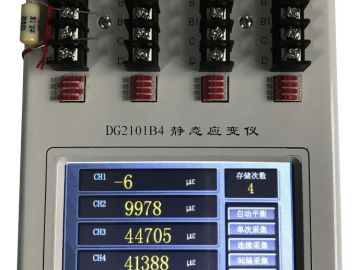

一、靜態應變儀簡介

1.         采用最新嵌入式MCU控制技術、顯示技術、模擬數字濾波技術等設計，采用24位AD動態輸入范圍超過60000με使其提高了采樣速度，精度更高穩定性更好

2.         采用數字濾波技術和工頻陷波器具有超強的抗工頻干擾能力，采用數字編碼技術參數設定簡單方便，具有不同阻值應變片修正功能保證不同阻值應變片的準確測量
3.         工作方式：1.）本機自控；2.）計算機外控
4.         通訊接口：USB計算機接口
5.         應變儀采用表面噴塑處理工業機箱，耐磨耐腐蝕。
6.         具有測量峰值保持功能，以第一通道峰值為基準，保持CH1~CH4通道同一時刻的測量值
7.         文字采用進口油磨經特殊工藝高溫烘烤，使其滲透于基底，耐化學腐蝕及擦涂
8.         機殼為不銹鋼螺釘固定杜絕因天氣潮濕而造成的生銹現象
9.         4測點和頂部一個公共補償接線端子組成，方便連接各類型應變式傳感器，耐磨損適合實驗室長期頻繁使用。

二、主機技術指標：

1)        主機測點：4點
2)        測量單位：με，kN，mm
3)        測量范圍：應變  0~±38000με；位移  ±1.0000~±99999mm；拉壓力適配             ±1.0000~±99999kN測量范圍的拉壓力應變傳感器
4)        零點不平衡范圍：±38000με
5)        分辨率：應變：1με；拉壓力及位移：0.01%/F.S
6)        平衡方式：自動掃描平衡
7)        掃描速度：4點/20毫秒
8)        靈敏度設置范圍：應變片靈敏系數設定范圍 0.01~9.99；應變式拉壓力及位移傳感器靈敏度系數設定范圍1000-9999με∕F.S（單點設置，統一設置）
9)        供橋電壓：DC 2V適用橋路電阻：60~1kΩ
10)     顯示窗口：1
11)     顯示方式：8位LED——2位測點序號、6位測量值
12)     組橋方式：1/4橋、半橋、全橋、混合組橋
13)     零點漂移：±2με/4小時；±1με/℃
14)     峰值保持：有
15)     精度：±0.2%F.S±2με
16)     測量功能：數據存儲、數據回放
17)     數據存儲容量：100頁（4通道數據∕頁）
18)     工作模式：本機自控/計算機外控
19)     計算機接口：USB2.0
20)     溫度：-10～+45℃
21)     電源：內置高容量鋰電池（DC 7.4V工作約8小時），外置AC/DC轉換器。
22)     外形尺寸: 116×200×36(寬×深×高)
23)     重量：約0. 5kg

三、配套應變儀軟件介紹

軟件基本功能：

1.        應變范圍：±38000με
2.        采集方式：手動采集、連續采集、監測采集、定時采集、觸發采集。
3.        測量方式：應變片、傳感器。
4.        測量單位：με、kg 、N、kN、t、MPa、mm、℃。
5.        采樣頻率：1Hz、2Hz、5Hz、10Hz、20Hz、50Hz。
6.        圖形繪制方式：點、線、點線。
7.        顏色設置：背景顏色設置、圖形顏色設置、柵格顏色設置、字體顏色設置。
8.        窗口排列方式：層疊、水平平鋪、垂直平鋪、排列圖標。
9.        平衡觀測管理：平衡、保持平衡文件、調入平衡文件、調入上次平衡文件。
10.    圖形縮放比例：默認縮放比例為2（可調）。
11.    顯示方式：表格顯示、數碼管顯示、T-Y圖顯示、X-Y圖顯示、應力分布圖
顯示、棒圖顯示，可單窗口/多窗口顯示。
12.    通訊方式：USB2.0（軟件自動識別設備）。
13.    數據轉換格式： Txt /Excel文檔。
14.    讀取設備數據：100頁。
15.    數據回放：表格回放、T-Y圖回放、X-Y圖回放、應力分布圖回放、棒圖回放。
16.    數據分析：數據查詢、應力折算和應變花計算。
17.    運行環境：全面兼容視窗Vista/ WinXP /Win7操作系統。
18.     打印
